Optimum TZ 4 / TZ 4V – Torno mecânico OPTIturn 200x800mm 400V
Loading...
Optimum TZ4/TZ4V – Torno Mecânico DPA32-3 400V – 3432242, 3432247

Optimum TZ 4 / TZ 4V – Torno mecânico OPTIturn 200x800mm 400V

Marca:OPTIMUM
REF: OPTIMUM-TZ4.MAIN Categorias: , , Etiquetas: , , ,
Economize 6%

Price range: 15,529.41€ through 19,435.29€ S/ IVA

Precisa de ajuda? Fale com os nossos técnicos!

918 680 373

Partilha este produto

Loading...

Descrição

Optimum TZ 4 / TZ 4V - Torno mecânico OPTIturn 200x800mm 400V

Optimum TZ 4 / TZ 4V – Torno mecânico OPTIturn 200x800mm 400V

Todos os produtos OPTIMUM são fabricados sob rigorosos controlos de qualidade, garantindo um padrão superior. No mercado, existem artigos de aparência semelhante, mas que não atingem o nível de excelência da OPTIMUM. Apenas com uma máquina de metal original OPTIMUM é possível usufruir da autêntica qualidade e durabilidade que nos distinguem.

Optimum TZ 4 / TZ 4V – Torno mecânico OPTIturn 200x800mm 400V

OPTIturn

Equipamento profissionalTransmissão por engrenagensVelocidade variável VARIOLeitor digital de cotas DPA

Características

  • ■Guia do eixo Z temperada e retificada
  • ■Veios dos carros temperados e endurecidos, ajustáveis por porca de veio
  • ■Parcialmente coberto com proteção de limalhas de dimensões generosas
  • ■Proteção de limalhas com indicador de posição integrado, mangueira de refrigeração e painel de controlo adicional
  • ■Avanço e alcance gradual
  • ■Iluminação LED
  • ■Calha articulada para menor desgaste dos cabos e guia de mangueira
  • ■Painel de controlo com fonte de alimentação 24 V DC
  • ■Quadro elétrico com componentes SIEMENS ou Schneider
  • ■Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
  • ■Volantes desacoplados de acordo com EN 23125
  • ■Comutação da rotação direita/esquerda de acordo com EN 23125
  • ■Volantes de segurança com função de libertação nos eixos X e Z
  • ■Redução do tempo de desaceleração do fuso principal com travão elétrico
  • ■Tabuleiro de limalhas extraível com guias
  • ■Dispositivo de refrigeração integrado
  • ■Porta-ferramentas de troca rápida SWH 5-B
  • ■Porta-ferramentas 25 x 120 tipo D para cinzéis quadrados 20 mm
  • ■Leitor digital de cotas DPA 32-3
  • ■Não inclui bucha
  • ■TZ 4V: duas velocidades e redução do tempo de desaceleração do fuso principal por recuperação de energia

Documentos

Composição

Optimum TZ 4

TZ 4 · Ref. 3432242 · 400 V
  • ■Luneta fixa Ø 10 – Ø 130 mm
  • ■Luneta móvel Ø 10 – Ø 100 mm
  • ■Redutor CM 6 / CM 3
  • ■Ponto fixo CM 3
  • ■Porta-ferramentas de troca rápida SWH 5-B
  • ■Porta-ferramentas 25 x 120 tipo D para cinzéis quadrados
  • ■Conjunto de carretos de avanço para rosca métrica
  • ■Dispositivo de refrigeração integrado
  • ■Enchimento inicial da máquina com óleo de qualidade
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TZ 4V

TZ 4V · Ref. 3432247 · 400 V
  • ■Luneta fixa Ø 10 – Ø 130 mm
  • ■Luneta móvel Ø 10 – Ø 100 mm
  • ■Redutor CM 6 / CM 3
  • ■Ponto fixo CM 3
  • ■Porta-ferramentas de troca rápida SWH 5-B
  • ■Porta-ferramentas 25 x 120 tipo D para cinzéis quadrados 20 mm
  • ■Enchimento inicial da máquina com óleo de qualidade
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante. Não inclui bucha do torno.

Galeria

Destaques

Quadro elétrico

Quadro elétrico

  • ▪Fonte de alimentação 24 V DC
  • ▪Todos os contactores e relés SIEMENS ou Schneider
TZ 4V: inversor SIEMENS SINAMICS G120D

TZ 4V: inversor SIEMENS SINAMICS G120D

  • ▪Função de segurança alargada (STO, SLS)
  • ▪Poupança de energia até 20 %
  • ▪Dispensa resistências de travagem
  • ▪Diagnóstico simples e rápido
  • ▪Fabrico na UE

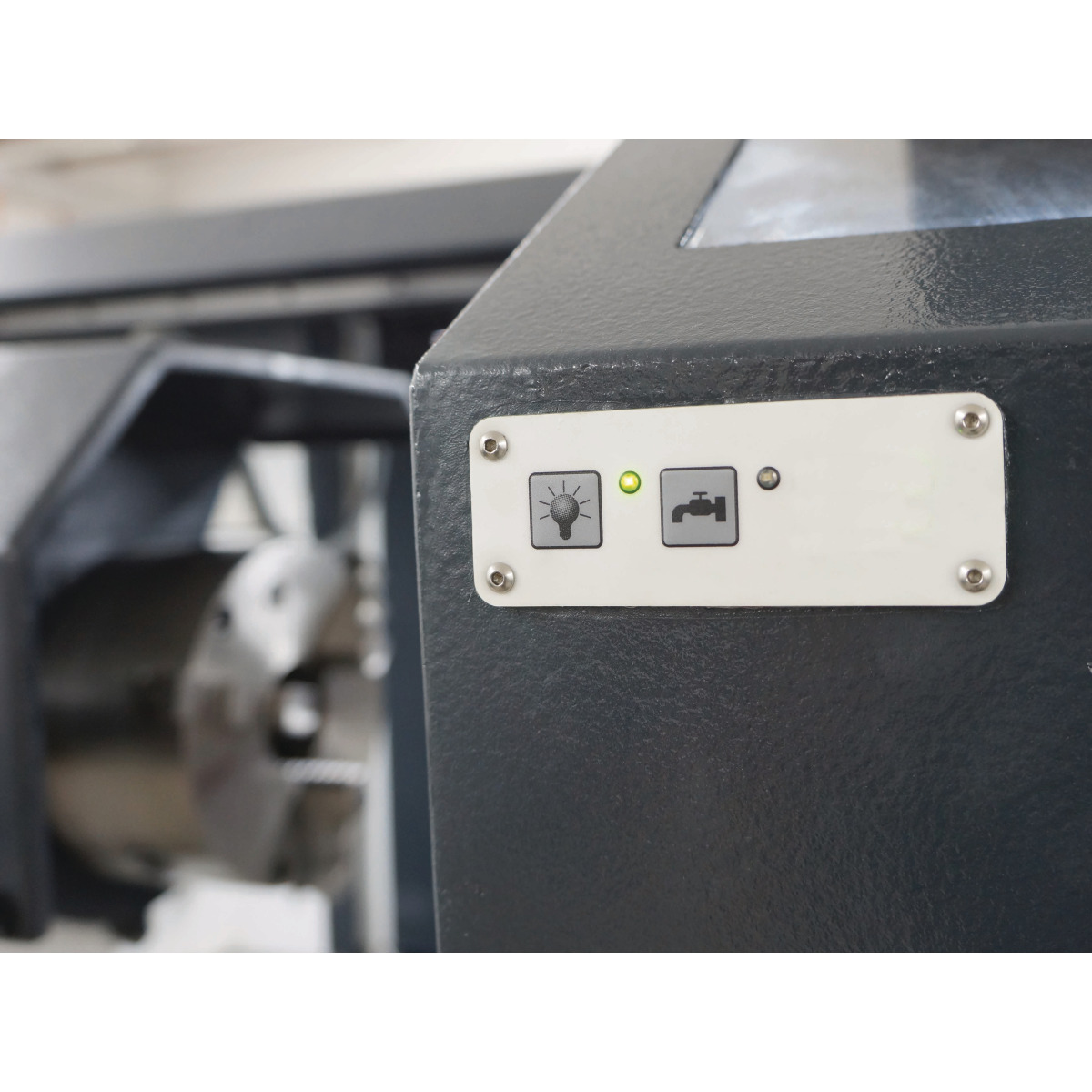

Comando centralizado no painel tátil

Comando centralizado no painel tátil

  • ▪Comutação da iluminação e da refrigeração
  • ▪Comutação do motor de duas velocidades
  • ▪Teclado de membrana de limpeza fácil

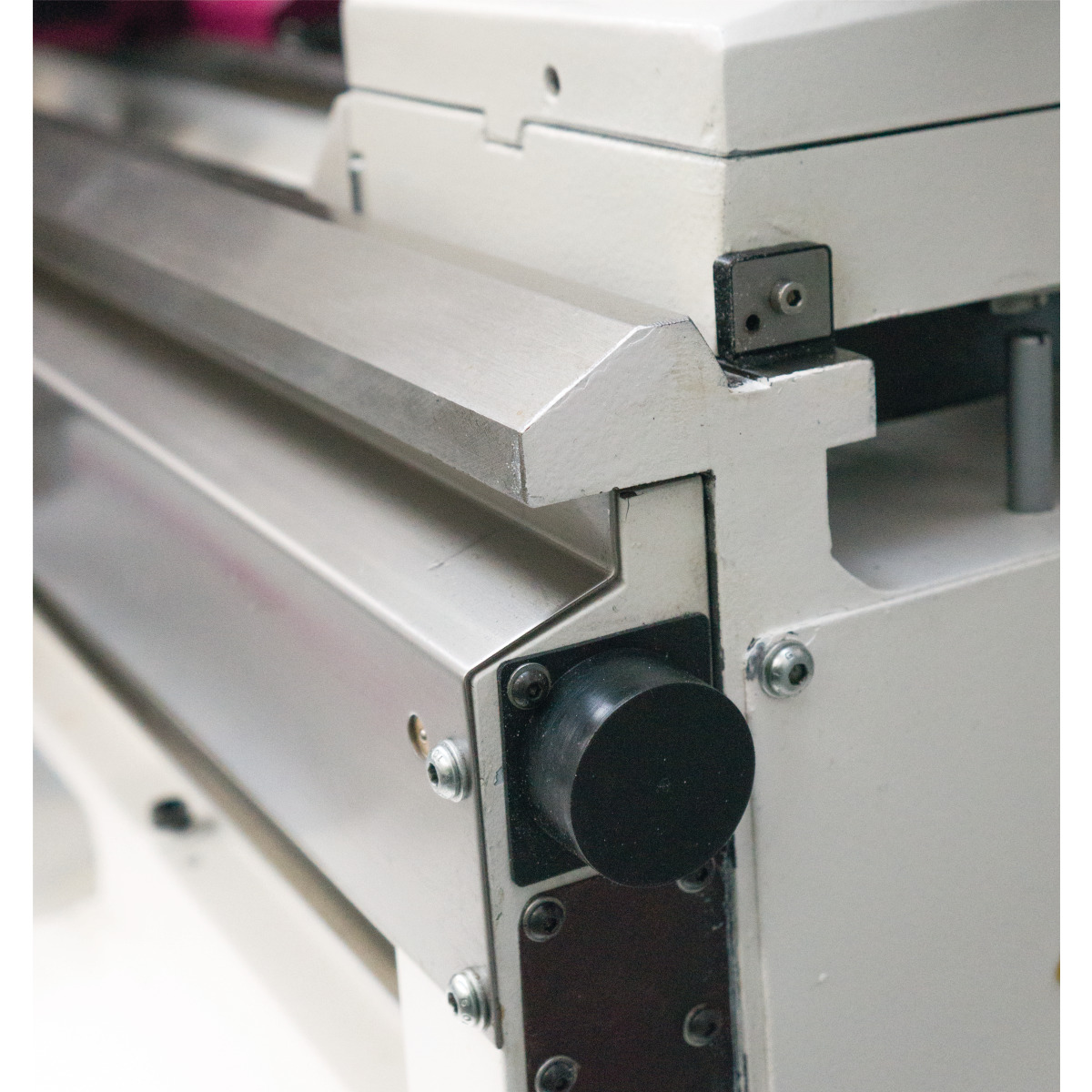

Geometria do barramento

Geometria do barramento

  • ▪Ângulo reduzido
  • ▪Maior capacidade de arranque de apara

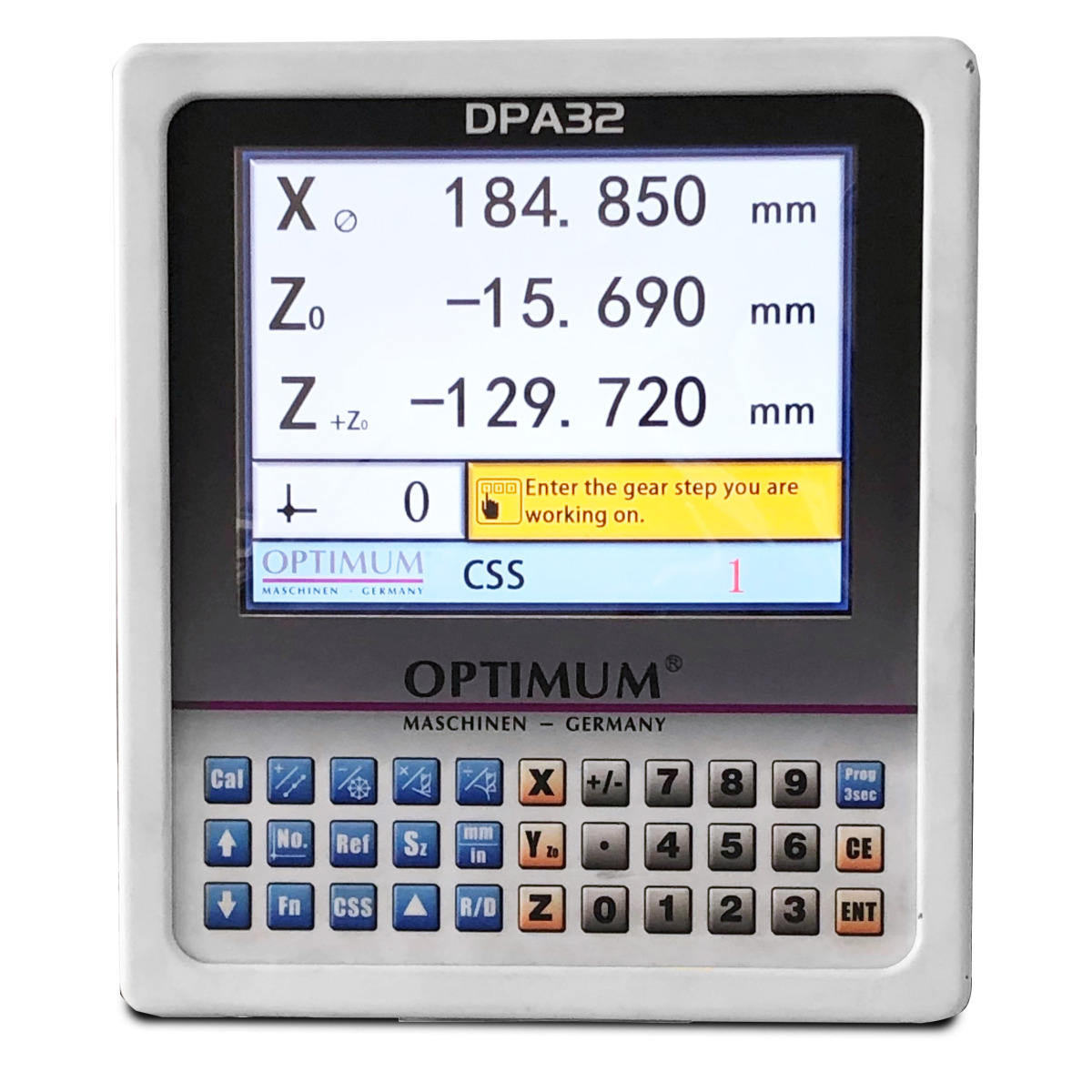

TZ 4V: leitor digital de cotas DPA 32 com constante de corte VSC

TZ 4V: leitor digital de cotas DPA 32 com constante de corte VSC

  • ▪Ecrã LED
  • ▪Teclado de membrana de fácil utilização, à prova de salpicos, fechado e anti-reflexo
  • ▪Eixos X, Y/Z0 e Z, cada um com display de 8 dígitos
  • ▪3 entradas de medição, cada uma com 7 memórias de correção de ferramentas
  • ▪Elevada precisão de trabalho e redução significativa do tempo de trabalho

Informações básicas

Dados técnicos TZ 4 TZ 4V
Ligação elétrica 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz
Motor 3 / 4,5 kW 5,5 kW
Potência total instalada 6 kW –
Altura do centro 200 mm 200 mm
Distância entre centros 800 mm 800 mm
Ø torneável sobre barramento 400 mm 400 mm
Ø torneável sobre o carro transversal 245 mm 245 mm
Largura do barramento 260 mm 260 mm
Flange da árvore DIN ISO 702-1 No. 5 Forma A2 DIN ISO 702-1 No. 5 Forma A2
Furo da árvore Ø 52 mm Ø 52 mm
Cone da árvore / do contraponto CM 6 / CM 3 CM 6 / CM 3
Curso do mangote do contraponto 110 mm 110 mm
Ø do mangote do contraponto Ø 50 mm Ø 50 mm
Velocidade do fuso 45 – 1.800 rpm 50 – 3.000 rpm
Nº de velocidades 16 2
Curso do carro superior / transversal 112 mm / 212 mm 112 mm / 212 mm
Curso do carro longitudinal 800 mm 800 mm
Avanço longitudinal 0,0263 – 1,8416 mm/rot (48 passos) 0,0263 – 1,8416 mm/rot (48 passos)
Avanço transversal 0,0133 – 0,9321 mm/rot (48 passos) 0,0133 – 0,9321 mm/rot (48 passos)
Roscagem métrica 0,2 – 14 mm/rot (26 passos) 0,2 – 14 mm/rot (36 passos)
Roscagem Whitworth 80 – 1 fios/1″ (42 passos) 80 – 1 fios/1″ (42 passos)
Roscagem modular 0,1 – 7 mm/rot (44 passos) 0,1 – 7 mm/rot (44 passos)
Roscagem diametral (DP) 3 – 200 DP (33 passos) 3 – 200 DP (33 passos)
Bomba de refrigeração 0,125 kW 0,125 kW
Depósito de refrigeração – 20 l
Leitor digital de cotas DPA 32 DPA 32
Dimensões (C x L x A) 1.960 x 1.060 x 1.690 mm 1.960 x 1.060 x 1.690 mm
Peso 1.250 kg 1.250 kg

Dados técnicos publicados pelo fabricante para cada referência.
