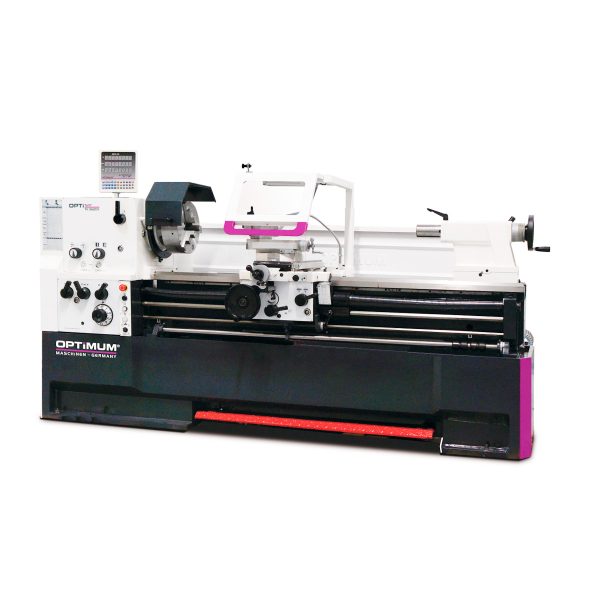

Optimum TH 5615D / TH 5620D / TH 5630D / TH 5620V - Torno mecânico OPTIturn 400V

Optimum TH 5615D / TH 5620D / TH 5630D / TH 5620V – Torno mecânico OPTIturn 400V

Todos os produtos OPTIMUM são fabricados sob rigorosos controlos de qualidade, garantindo um padrão superior. No mercado, existem artigos de aparência semelhante, mas que não atingem o nível de excelência da OPTIMUM. Apenas com uma máquina de metal original OPTIMUM é possível usufruir da autêntica qualidade e durabilidade que nos distinguem.

Optimum TH 5615D / TH 5620D / TH 5630D / TH 5620V – Torno mecânico OPTIturn 400V

OPTIturn

Equipamento profissionalTransmissão por engrenagensVelocidade variável VARIOLeitor digital de cotas DPA

Características

  • ■Guia do eixo Z temperado e retificado
  • ■Todos os guias ajustáveis por cunhas em V
  • ■Engrenagens, eixos e fuso principal em banho de óleo
  • ■Carro superior com ajuste de ± 90°
  • ■Engrenagens endurecidas e retificadas, de ação suave, em 2 rolamentos cónicos ajustáveis
  • ■Engrenagem de avanço rápido de design fechado, com rolamentos de precisão
  • ■Eletrónica de segurança de dois canais
  • ■Interruptor com cálculo de ciclo de vida útil, testado de acordo com EN ISO 13849
  • ■Botão rotativo no carro para rotação esquerda/direita
  • ■Lubrificação central no carro do barramento
  • ■Paragem de emergência com pedal
  • ■Volantes de segurança com função de libertação nos eixos X e Z, de acordo com EN 23125
  • ■Sistema de refrigeração com reservatório separado
  • ■Iluminação LED na proteção de limalhas

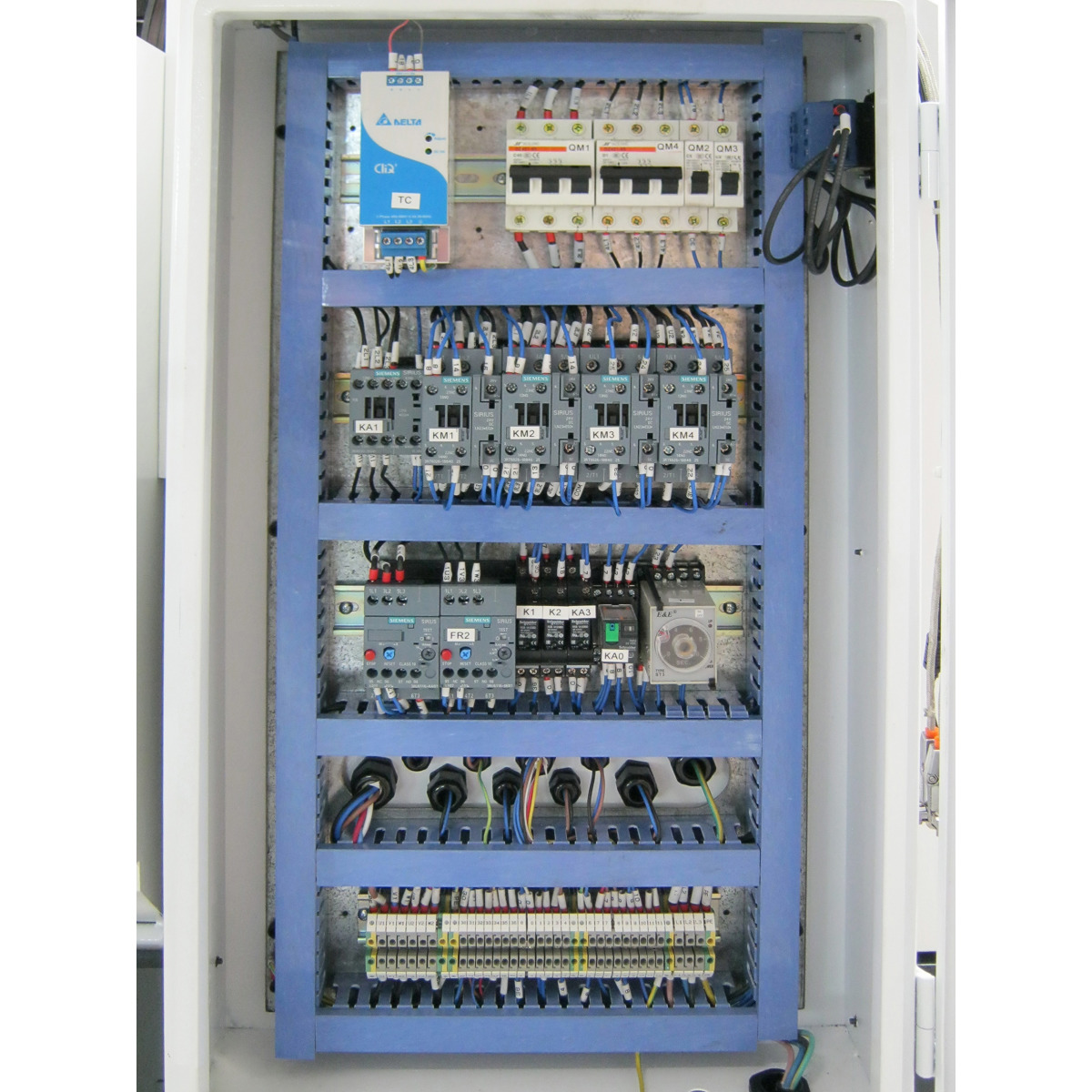

  • ■Eletrónica com componentes SIEMENS e Schneider
  • ■Calha articulada, para menor desgaste dos cabos e guia de mangueira
  • ■Escala de roscas ajustável
  • ■Não inclui bucha
  • ■TH 5620V: velocidade ajustável eletronicamente, em 2 escalões
  • ■TH 5620V: monitorização de velocidade de acordo com a Diretiva de Máquinas
  • ■Outros comprimentos sob consulta

Documentos

Composição

Optimum TH 5615D

TH 5615D · Ref. 3462160 · 400 V
  • ■Luneta fixa máx. Ø 165 mm
  • ■Luneta móvel máx. Ø 95 mm
  • ■Iluminação LED da máquina
  • ■Ponto fixo CM 5
  • ■Ponto fixo e giratório CM 5

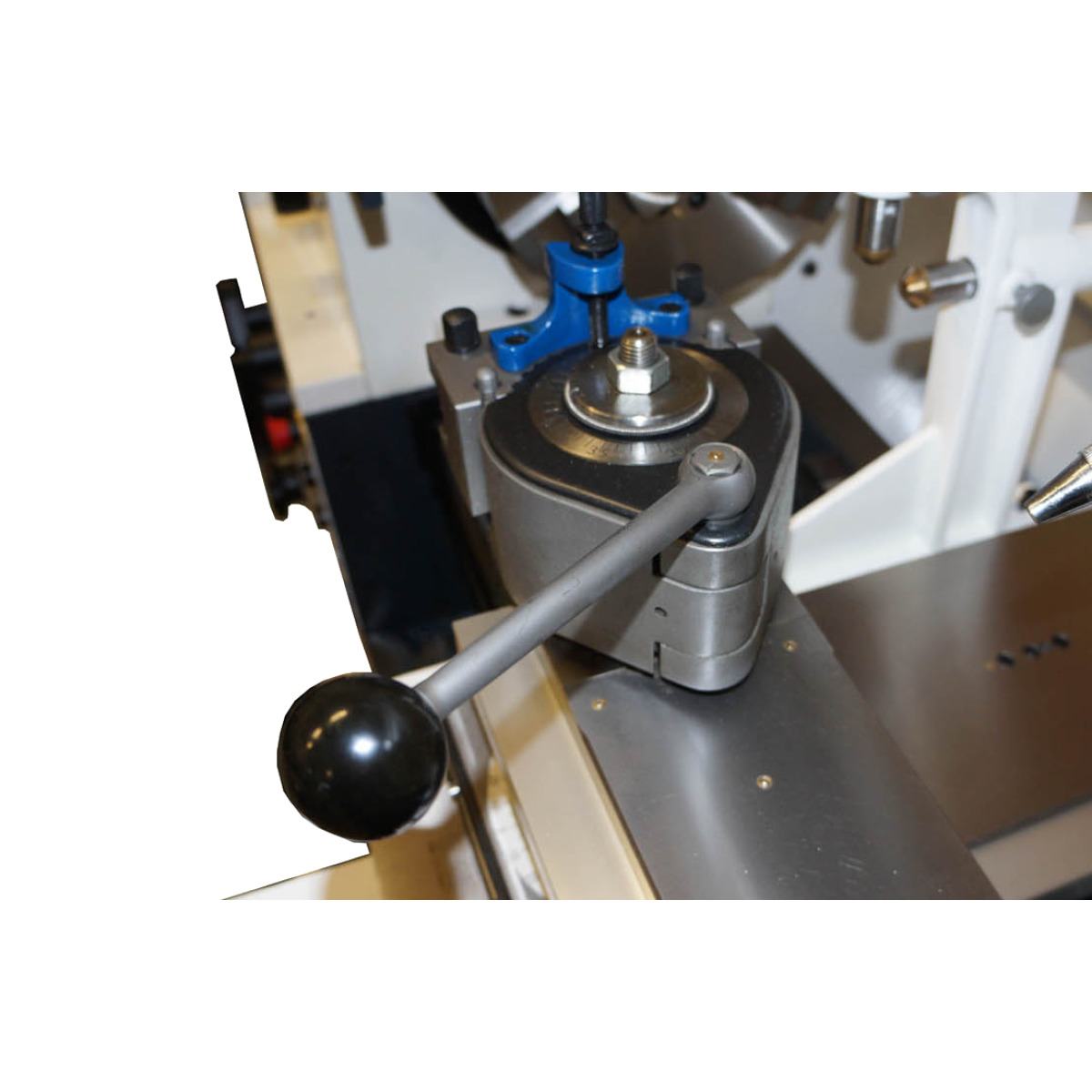

  • ■Porta-ferramentas de troca rápida 7-C
  • ■Suporte de ferramentas 32 x 150 tipo D para cinzéis quadrados
  • ■Medidor de rosca
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Conjunto de carretos de avanço
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TH 5620D

TH 5620D · Ref. 3462170 · 400 V
  • ■Luneta fixa máx. Ø 165 mm
  • ■Luneta móvel máx. Ø 95 mm
  • ■Iluminação LED da máquina
  • ■Ponto fixo CM 5
  • ■Ponto fixo e giratório CM 5
  • ■Porta-ferramentas de troca rápida 7-C
  • ■Suporte de ferramentas 32 x 150 tipo D para cinzéis quadrados
  • ■Medidor de rosca
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Conjunto de carretos de avanço
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TH 5630D

TH 5630D · Ref. 3462180 · 400 V
  • ■Luneta fixa máx. Ø 165 mm
  • ■Luneta móvel máx. Ø 95 mm
  • ■Iluminação LED da máquina
  • ■Ponto fixo CM 5
  • ■Ponto fixo e giratório CM 5
  • ■Porta-ferramentas de troca rápida 7-C
  • ■Suporte de ferramentas 32 x 150 tipo D para cinzéis quadrados
  • ■Medidor de rosca
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Conjunto de carretos de avanço
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

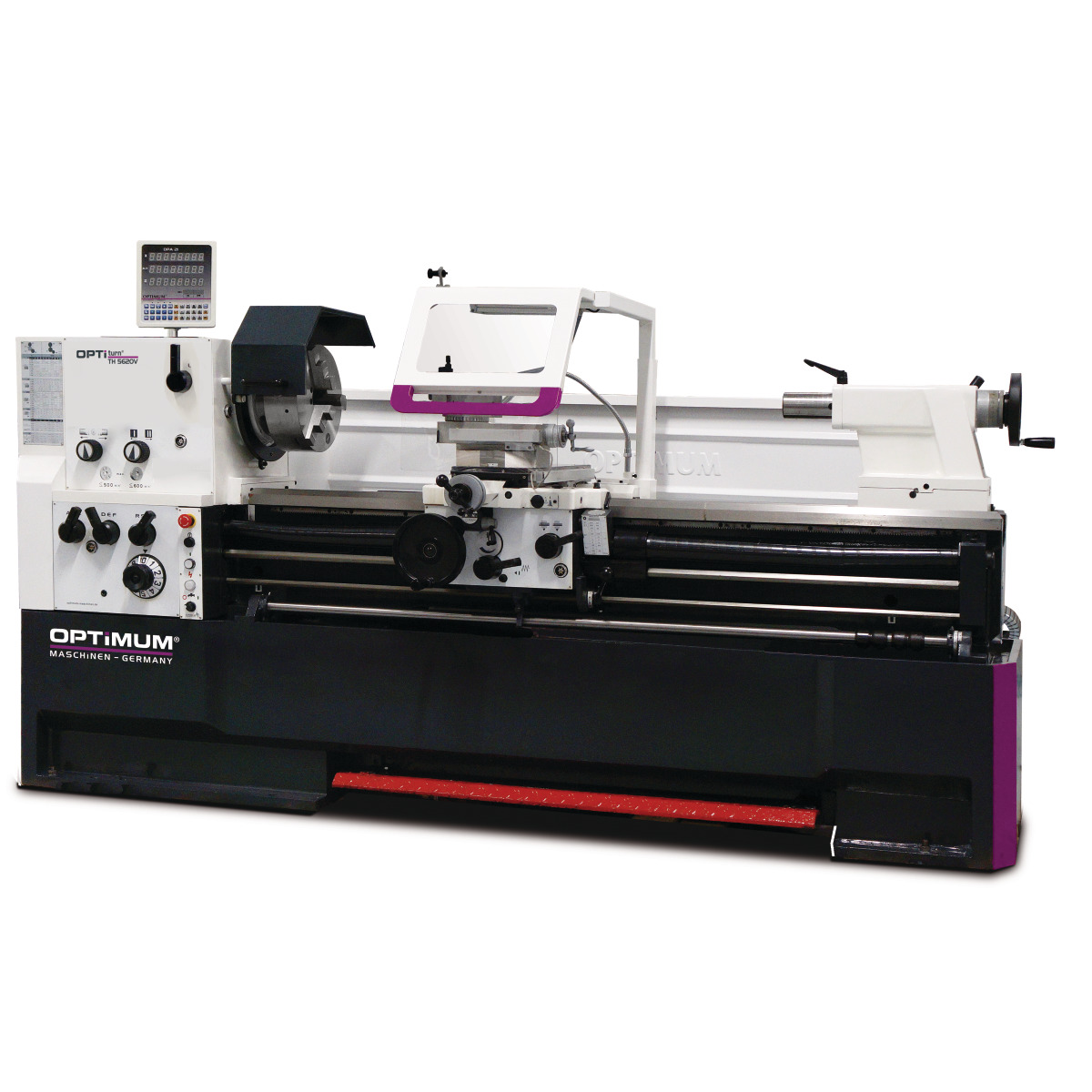

Optimum TH 5620V

TH 5620V · Ref. 3462175 · 400 V
  • ■Redutor CM 7 / CM 5
  • ■Ponto fixo CM 5
  • ■Ponto giratório CM 5
  • ■Luneta fixa Ø máx. 165 mm
  • ■Luneta móvel Ø máx. 95 mm
  • ■Porta-ferramentas de troca rápida 7-C
  • ■Suporte de ferramentas 32 x 150 tipo D para cinzéis quadrados
  • ■Sistema de refrigeração
  • ■Iluminação LED da máquina
  • ■Conjunto de carretos de avanço
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Galeria

Destaques

Leitor digital de cotas DPA 31 Plus

Leitor digital de cotas DPA 31 Plus

  • ▪De série nos modelos TH 5615D, TH 5620D e TH 5630D

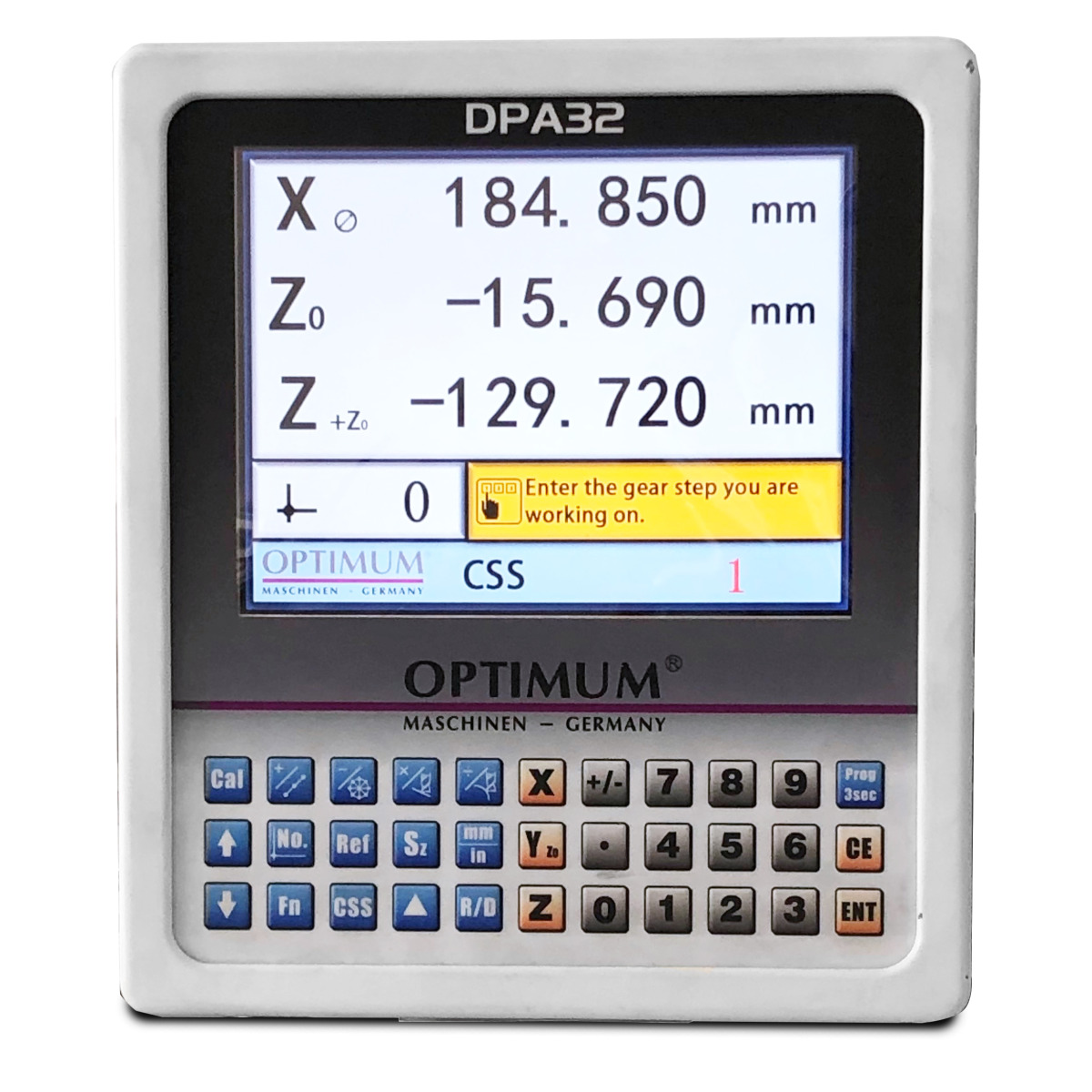

Leitor digital de cotas DPA 32

Leitor digital de cotas DPA 32

  • ▪De série no modelo TH 5620V

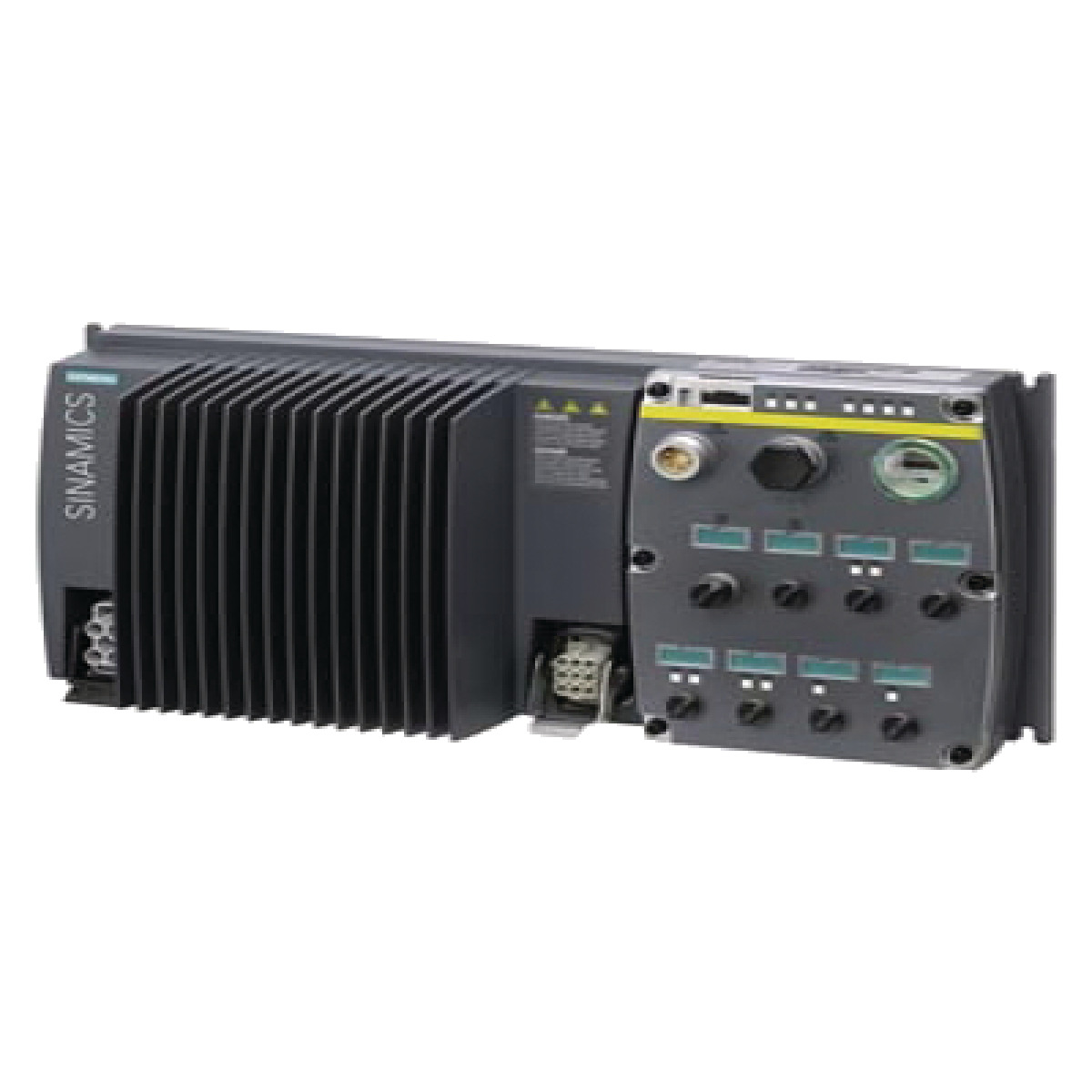

Inversor de frequência Siemens SINAMICS G120D

Inversor de frequência Siemens SINAMICS G120D

  • ▪Equipa o modelo TH 5620V
  • ▪Segurança integrada
  • ▪Velocidade ajustável eletronicamente

Informações básicas

Dados técnicos TH 5615D TH 5620D TH 5630D TH 5620V
Ligação elétrica 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz
Motor 7,5 kW 7,5 kW 7,5 kW 7,5 kW
Altura do centro 280 mm 280 mm 280 mm 280 mm
Distância entre centros 1.420 mm 1.910 mm 2.910 mm 1.910 mm
Ø torneável sobre barramento / sobre cava 560 mm / 790 mm 560 mm / 790 mm 560 mm / 790 mm 560 mm / 790 mm
Ø torneável sobre o carro transversal 355 mm 355 mm 355 mm 355 mm
Comprimento torneável na cava 170 mm 170 mm 170 mm 170 mm
Flange da árvore Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8
Furo da árvore Ø 80 mm Ø 80 mm Ø 80 mm Ø 105 mm
Cone da árvore / do contraponto CM 7 / CM 5 CM 7 / CM 5 CM 7 / CM 5 Ø 113 mm (cone 1:20) / CM 5
Mangote do contraponto – curso / Ø 180 mm / Ø 75 mm 180 mm / Ø 75 mm 180 mm / Ø 75 mm 180 mm / Ø 75 mm
Velocidade do fuso 25 – 1.600 rpm 25 – 1.600 rpm 25 – 1.600 rpm 25 – 1.600 rpm
Nº de velocidades 12 12 12 2, ajuste eletrónico
Curso do carro superior / transversal 130 mm / 316 mm 130 mm / 316 mm 130 mm / 316 mm 130 mm / 316 mm
Curso do carro longitudinal 1.210 mm 1.710 mm 2.710 mm 1.710 mm
Avanço longitudinal 0,059 – 1,646 mm/rot (35 passos) 0,059 – 1,646 mm/rot (35 passos) 0,059 – 1,646 mm/rot (35 passos) 0,031 – 1,7 mm/rot (42 passos)
Avanço transversal 0,020 – 0,573 mm/rot (35 passos) 0,020 – 0,573 mm/rot (35 passos) 0,020 – 0,573 mm/rot (35 passos) 0,014 – 0,784 mm/rot (42 passos)
Roscagem métrica 0,2 – 14 mm/rot (47 passos) 0,2 – 14 mm/rot (47 passos) 0,2 – 14 mm/rot (47 passos) 0,1 – 14 mm/rot (47 passos)
Roscagem Whitworth 112 – 2 fios/1″ (60 passos) 112 – 2 fios/1″ (60 passos) 112 – 2 fios/1″ (60 passos) 112 – 2 fios/1″ (60 passos)
Leitor digital de cotas DPA 31 Plus DPA 31 Plus DPA 31 Plus DPA 32
Dimensões (C x L x A) 2.950 x 1.150 x 1.650 mm 3.450 x 1.150 x 1.650 mm 4.450 x 1.150 x 1.650 mm 3.450 x 1.150 x 1.650 mm
Peso 2.300 kg 2.560 kg 3.000 kg 2.560 kg

Dados técnicos publicados pelo fabricante para cada referência. Os campos assinalados com – não se aplicam a esse modelo.
