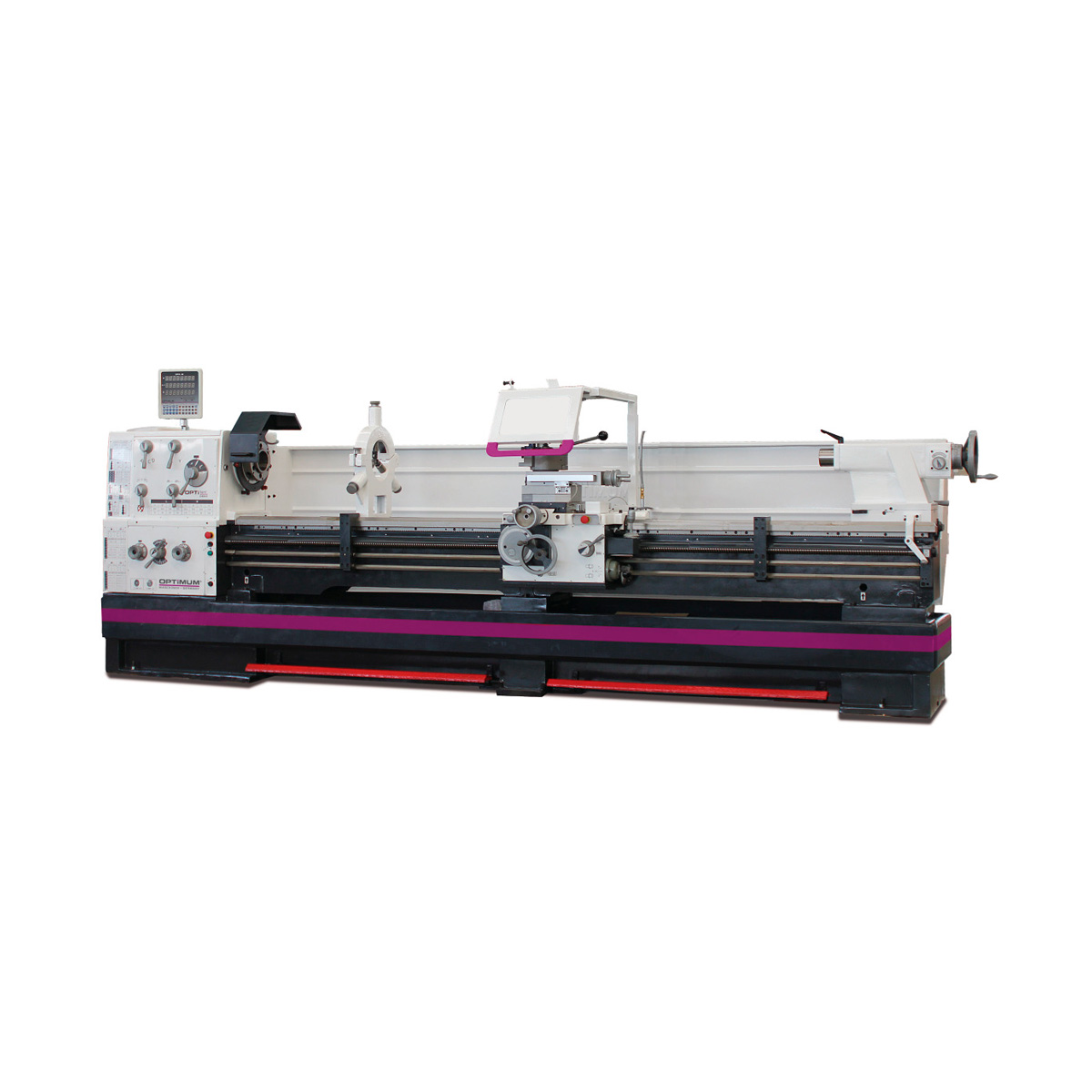

Optimum TH6620D/TH6630D/TH8020D/TH8030D – Torno Mecânico SWH+DPA21 400V – 3462210, 3462220, 3462230, 3462240

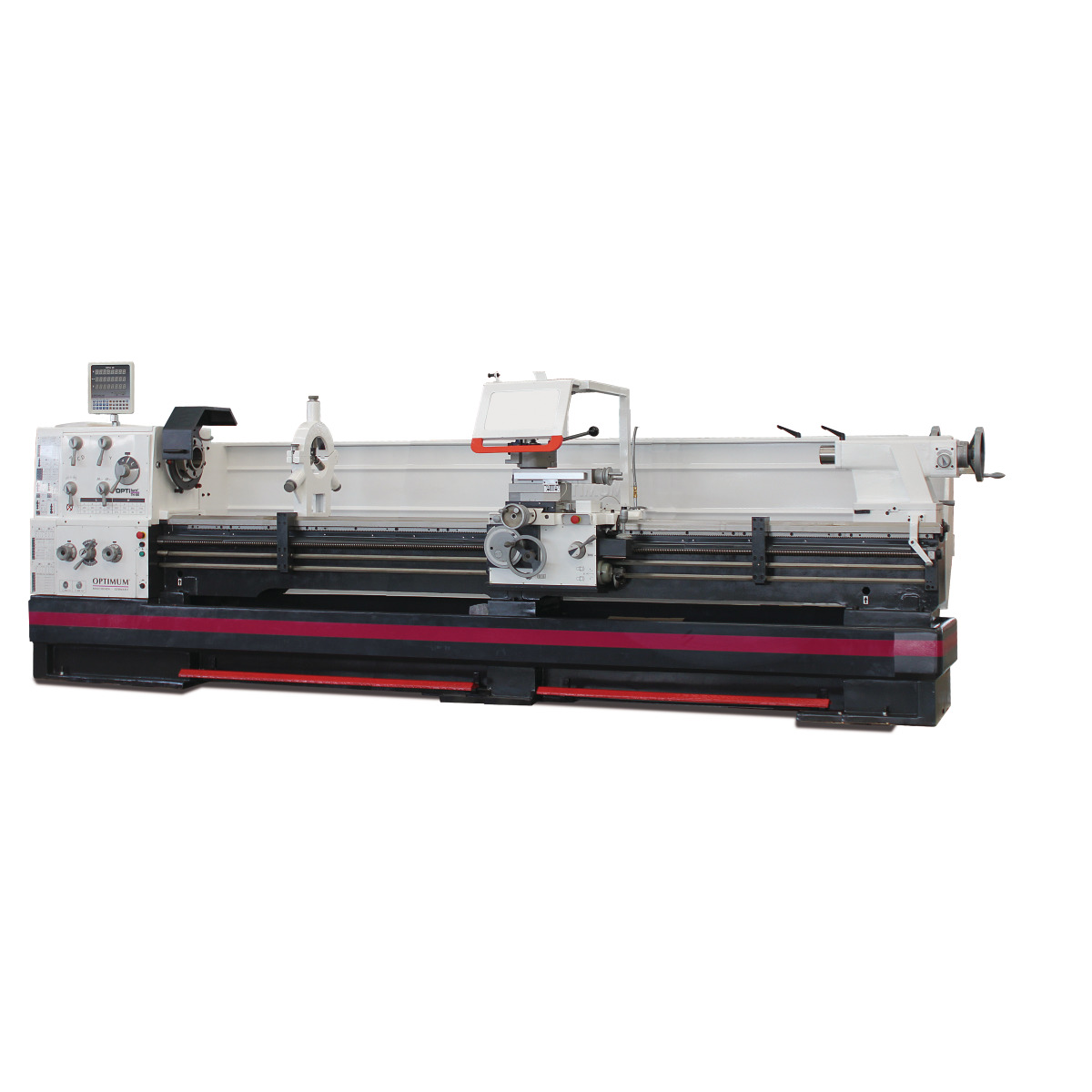

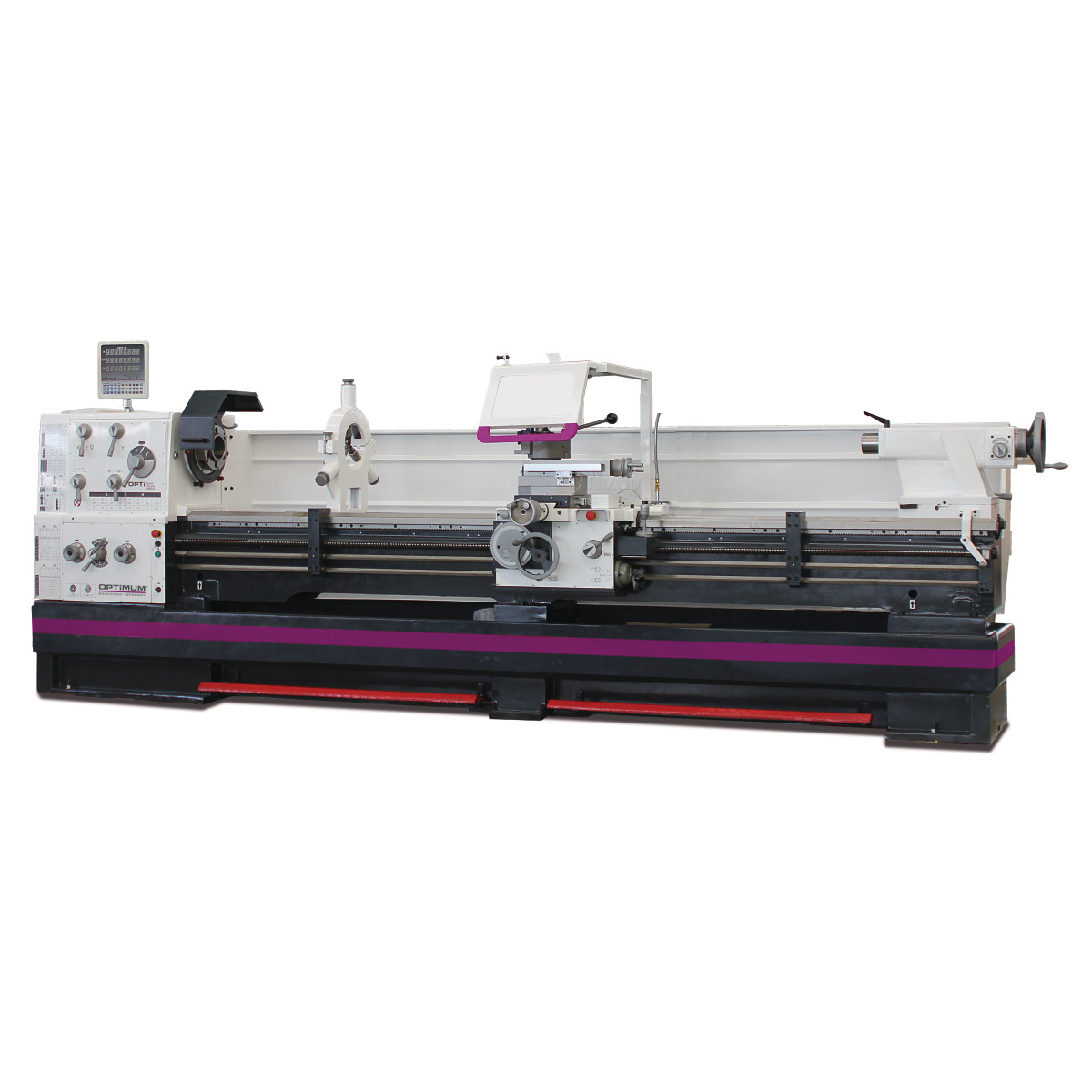

Optimum TH 6620D / TH 6630D / TH 8020D / TH 8030D – Torno mecânico OPTIturn 400V

Marca:OPTIMUM
REF: OPTIMUM-THD.MAIN Categorias: , , Etiquetas: , , ,
Economize 12%

Price range: 32.161,76 € through 38.338,24 € S/ IVA

desde32.161,76 €S/ IVA
  • Multibanco
  • MB WAY
  • PayPal
  • Portes grátis acima de 250€abaixo disso 8€ + IVA; volumes grandes ou acima de 20 kg pagam portes extra
  • Entrega em 2-3 diasprazo indicativo, Portugal Continental
  • Garantia de 12 mesesou a do fabricante, quando for mais longa

Envio e transporteDevoluções e reembolsosCondições de venda e garantia

Precisa de ajuda? Fale com os nossos técnicos!

918 680 373

Partilha este produto

Loading...

Descrição

Optimum TH 6620D / TH 6630D / TH 8020D / TH 8030D - Torno mecânico OPTIturn 400V

Optimum TH 6620D / TH 6630D / TH 8020D / TH 8030D – Torno mecânico OPTIturn 400V

Todos os produtos OPTIMUM são fabricados sob rigorosos controlos de qualidade, garantindo um padrão superior. No mercado, existem artigos de aparência semelhante, mas que não atingem o nível de excelência da OPTIMUM. Apenas com uma máquina de metal original OPTIMUM é possível usufruir da autêntica qualidade e durabilidade que nos distinguem.

Optimum TH 6620D / TH 6630D / TH 8020D / TH 8030D – Torno mecânico OPTIturn 400V

OPTIturn

Equipamento profissionalTransmissão por engrenagensLeitor digital de cotas DPA

Características

  • ■Guia do eixo Z temperado e retificado
  • ■Todos os guias ajustáveis por cunhas em V
  • ■Carro superior com ajuste de ± 90°
  • ■Concentricidade garantida do fuso ≤ 0,015 mm
  • ■Engrenagem de avanço rápido de design fechado
  • ■Engrenagens e eixos em banho de óleo e em rolamentos de precisão
  • ■Volantes de acordo com EN 23125, com função de libertação no eixo X
  • ■Volantes com escala precisa, ajustável 0,04 / 0,02 mm
  • ■Interruptor de segurança com contactos de abertura positiva
  • ■Eletrónica de segurança de dois canais
  • ■Interruptor com cálculo de ciclo de vida útil, testado de acordo com EN ISO 13849
  • ■Lubrificação central no carro do barramento
  • ■Sistema de refrigeração com reservatório separado

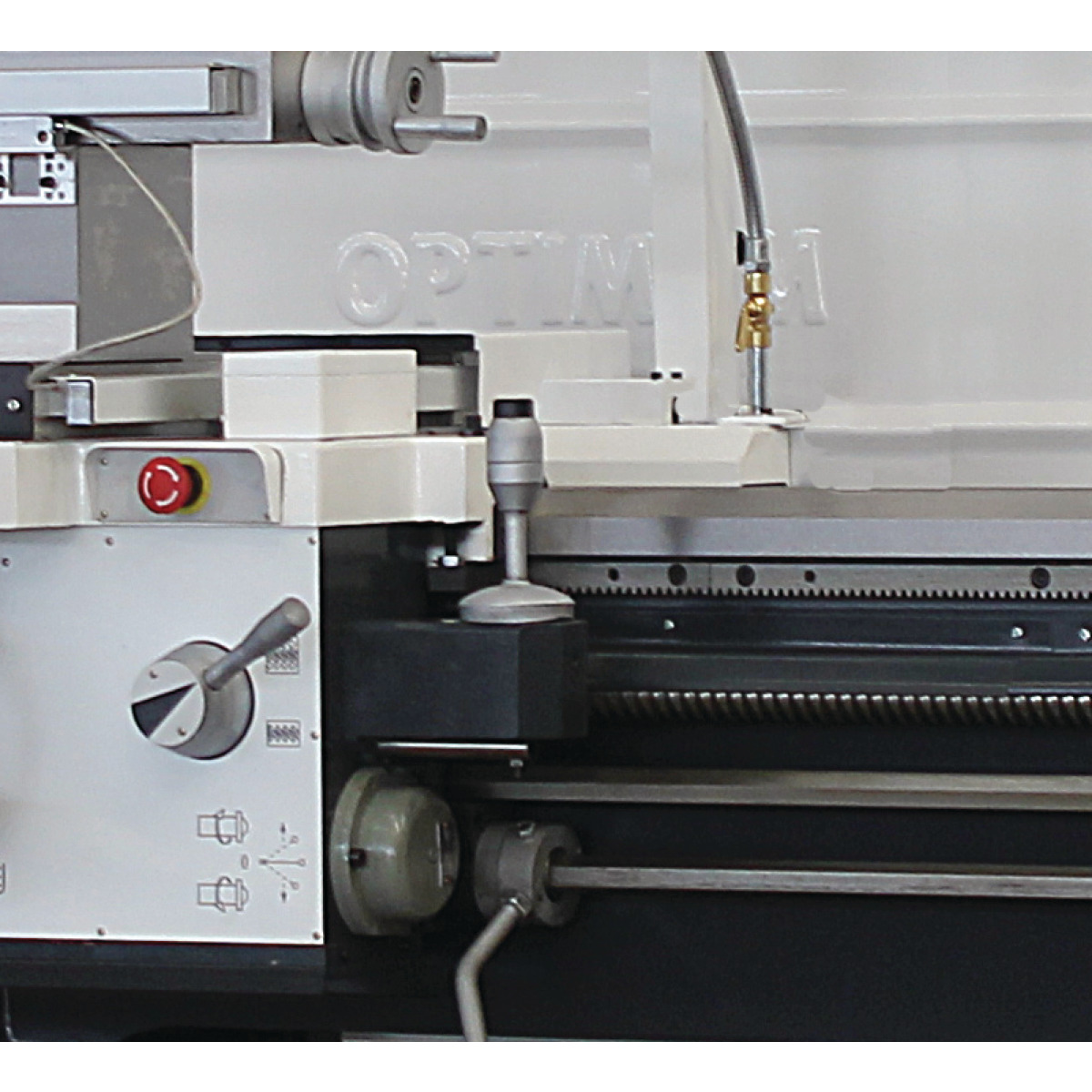

  • ■Botão de paragem de emergência, disjuntor de proteção do motor e interruptor principal bloqueável

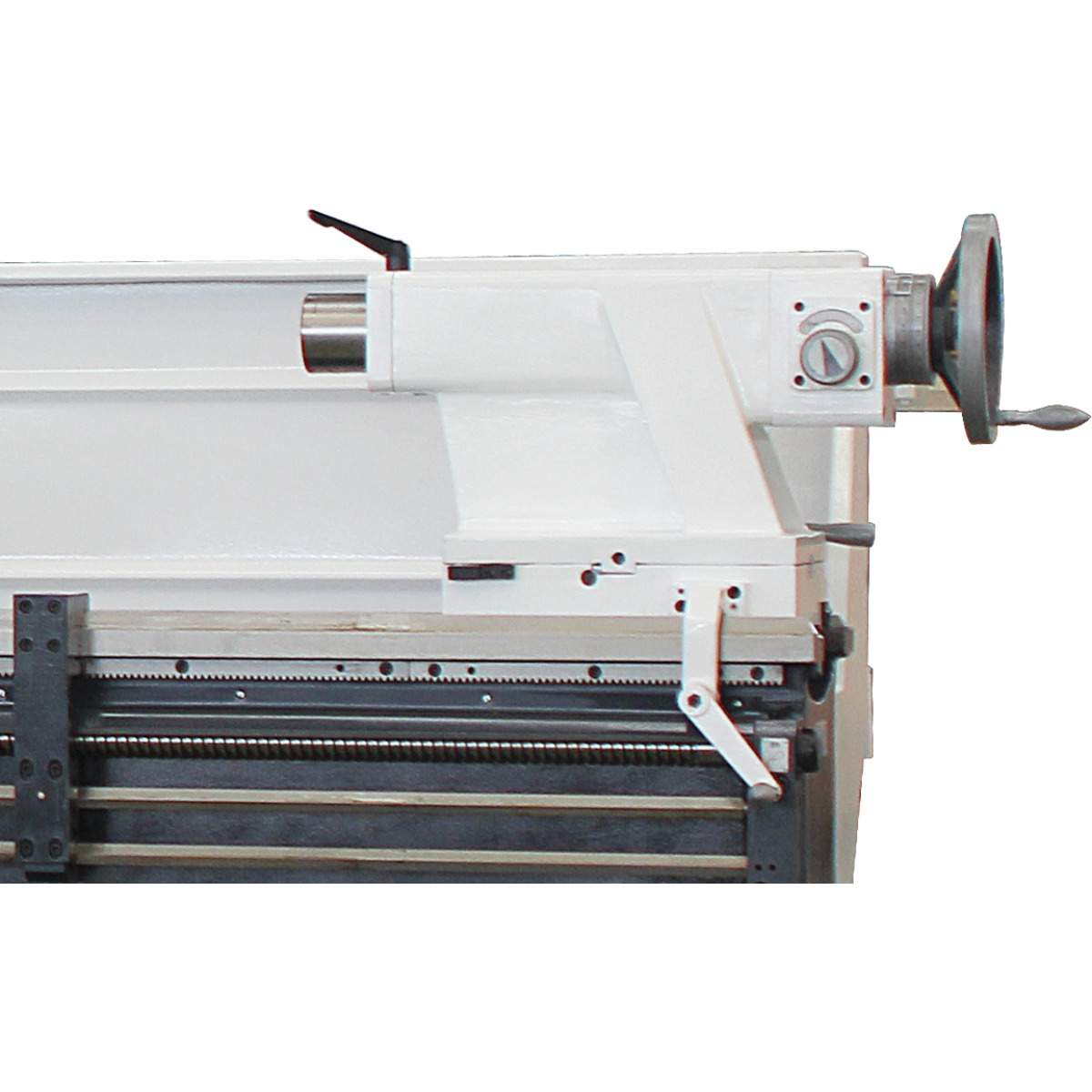

  • ■Manivela de contraponto para mudança de posição
  • ■Mangote do contraponto com duas relações de transmissão ajustáveis, 1/4 ou 1/1 por rotação
  • ■Travão elétrico do motor, com paragem rápida de emergência e travagem sem pós-acionamento
  • ■Calha articulada, para menor desgaste dos cabos e guia de mangueira
  • ■Iluminação LED na máquina
  • ■Não inclui bucha

Documentos

Composição

Optimum TH 6620D

TH 6620D · Ref. 3462210 · 400 V
  • ■Luneta fixa máx. Ø 150 mm
  • ■Luneta móvel máx. Ø 130 mm
  • ■Iluminação LED da máquina
  • ■Redutor CM 5 / CM 7
  • ■Ponto fixo CM 5
  • ■Ponto fixo CM 5, ligado
  • ■Porta-ferramentas de troca rápida 9-D
  • ■Suporte de ferramentas 41 x 180 tipo D para cinzéis quadrados
  • ■Batente de posição com ajuste fino
  • ■Conjunto de carretos de avanço
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TH 6630D

TH 6630D · Ref. 3462220 · 400 V
  • ■Luneta fixa máx. Ø 150 mm
  • ■Luneta móvel máx. Ø 130 mm
  • ■Iluminação LED da máquina
  • ■Redutor CM 5 / CM 7
  • ■Ponto fixo CM 5
  • ■Ponto fixo CM 5, ligado
  • ■Porta-ferramentas de troca rápida 9-D
  • ■Suporte de ferramentas 41 x 180 tipo D para cinzéis quadrados
  • ■Batente de posição com ajuste fino
  • ■Conjunto de carretos de avanço
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TH 8020D

TH 8020D · Ref. 3462230 · 400 V
  • ■Luneta fixa máx. Ø 150 mm
  • ■Luneta móvel máx. Ø 130 mm
  • ■Iluminação LED da máquina
  • ■Redutor CM 5 / CM 7
  • ■Ponto fixo CM 5
  • ■Ponto fixo CM 5, ligado
  • ■Porta-ferramentas de troca rápida 9-D
  • ■Suporte de ferramentas 41 x 180 tipo D para cinzéis quadrados
  • ■Batente de posição com ajuste fino
  • ■Conjunto de carretos de avanço
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Optimum TH 8030D

TH 8030D · Ref. 3462240 · 400 V
  • ■Luneta fixa máx. Ø 150 mm
  • ■Luneta móvel máx. Ø 130 mm
  • ■Iluminação LED da máquina
  • ■Redutor CM 5 / CM 7
  • ■Ponto fixo CM 5
  • ■Ponto fixo CM 5, ligado
  • ■Porta-ferramentas de troca rápida 9-D
  • ■Suporte de ferramentas 41 x 180 tipo D para cinzéis quadrados
  • ■Batente de posição com ajuste fino
  • ■Conjunto de carretos de avanço
  • ■Óleo de qualidade – primeiro enchimento da máquina
  • ■Ferramenta operacional

Âmbito de entrega indicado pelo fabricante.

Galeria

Destaques

Leitor digital de cotas DPA 31 Plus

Leitor digital de cotas DPA 31 Plus

  • ▪De série nos quatro modelos: TH 6620D, TH 6630D, TH 8020D e TH 8030D

Informações básicas

Dados técnicos TH 6620D TH 6630D TH 8020D TH 8030D
Ligação elétrica 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz
Motor 9 kW 9 kW 11 kW 11 kW
Altura do centro 330 mm 330 mm 400 mm 400 mm
Distância entre centros 2.050 mm 3.050 mm 2.050 mm 3.050 mm
Ø torneável sobre barramento / sobre cava 660 mm / 900 mm 660 mm / 900 mm 800 mm / 1.035 mm 800 mm / 1.035 mm
Ø torneável sobre o carro transversal 440 mm 440 mm 570 mm 570 mm
Comprimento torneável na cava 250 mm 250 mm 250 mm 250 mm
Flange da árvore Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8 Camlock DIN ISO 702-2 No. 8
Furo da árvore Ø 105 mm Ø 105 mm Ø 105 mm Ø 105 mm
Cone da árvore / do contraponto Ø 113 mm (cone 1:20) / CM 5 Ø 113 mm (cone 1:20) / CM 5 Ø 113 mm (cone 1:20) / CM 5 Ø 113 mm (cone 1:20) / CM 5
Mangote do contraponto – curso / Ø 235 mm / Ø 90 mm 235 mm / Ø 90 mm 235 mm / Ø 90 mm 235 mm / Ø 90 mm
Velocidade do fuso 25 – 1.600 rpm 25 – 1.600 rpm 25 – 1.600 rpm 25 – 1.600 rpm
Nº de velocidades 16 16 16 16
Curso do carro superior / transversal 230 mm / 368 mm 230 mm / 368 mm 230 mm / 368 mm 230 mm / 368 mm
Curso do carro longitudinal 1.965 mm 2.900 mm 1.965 mm 2.900 mm
Avanço longitudinal 0,044 – 1,48 mm/rot (25 passos) 0,044 – 1,48 mm/rot (25 passos) 0,044 – 1,48 mm/rot (25 passos) 0,044 – 1,48 mm/rot (25 passos)
Avanço transversal 0,022 – 0,74 mm/rot (25 passos) 0,022 – 0,74 mm/rot (25 passos) 0,022 – 0,74 mm/rot (25 passos) 0,022 – 0,74 mm/rot (25 passos)
Roscagem métrica 0,45 – 120 mm/rot (54 passos) 0,45 – 120 mm/rot (54 passos) 0,45 – 120 mm/rot (54 passos) 0,45 – 120 mm/rot (54 passos)
Roscagem Whitworth 80 – 7/16 fios/1″ (60 passos) 80 – 7/16 fios/1″ (60 passos) 80 – 7/16 fios/1″ (60 passos) 80 – 7/16 fios/1″ (60 passos)
Leitor digital de cotas DPA 31 Plus DPA 31 Plus DPA 31 Plus DPA 31 Plus

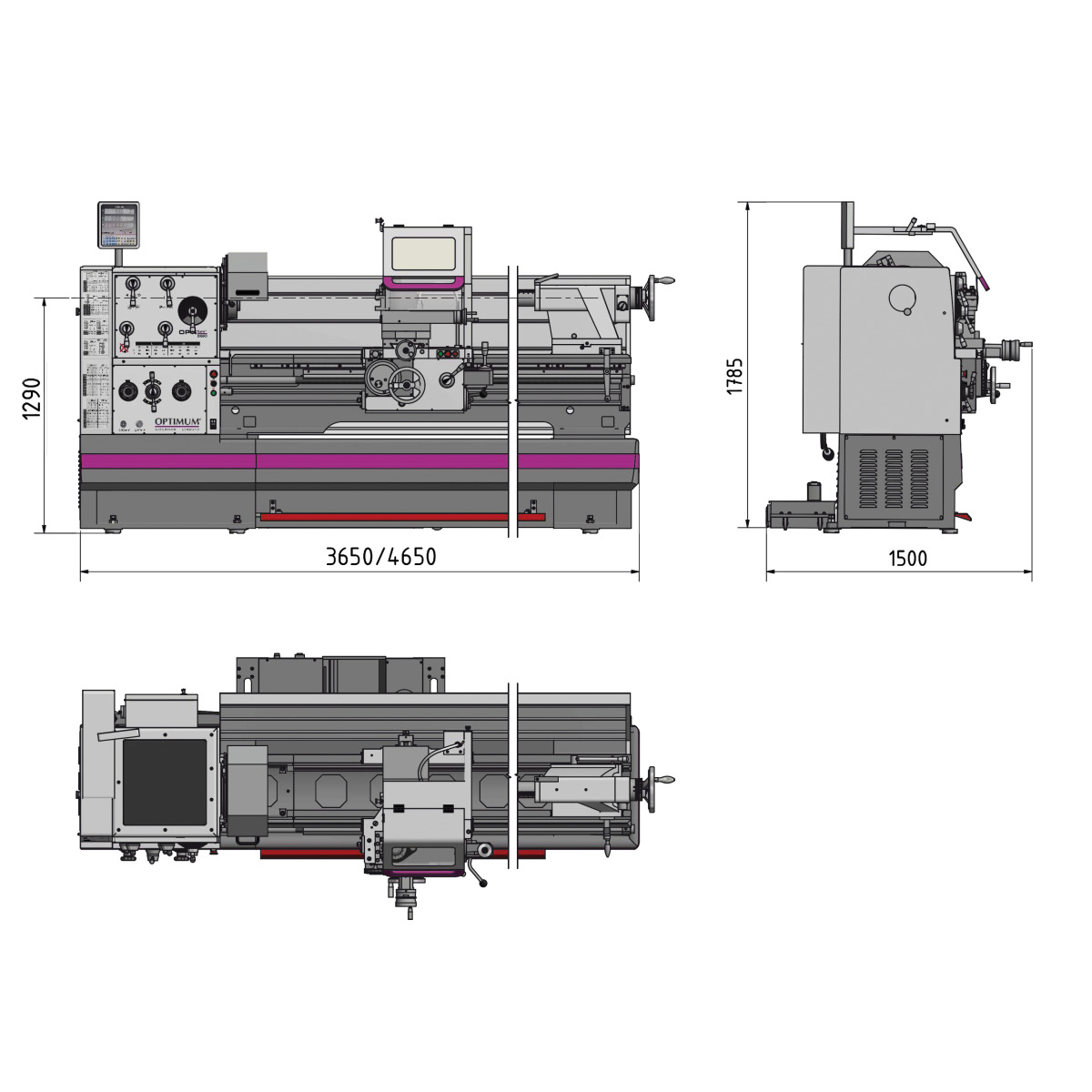

Dimensões (C x L x A) 3.650 x 1.500 x 1.785 mm 4.650 x 1.500 x 1.785 mm 4.287 x 1.525 x 1.925 mm 5.287 x 1.525 x 1.925 mm
Peso 3.345 kg 3.730 kg 3.455 kg 3.820 kg

Dados técnicos publicados pelo fabricante para cada referência.

Informação adicional

Marca

OPTIMUM
Selecione o modelo

TH6620D – 3462210 – 400V, TH6630D – 3462220 – 400V, TH8020D – 3462230 – 400V, TH8030D – 3462240 – 400V
