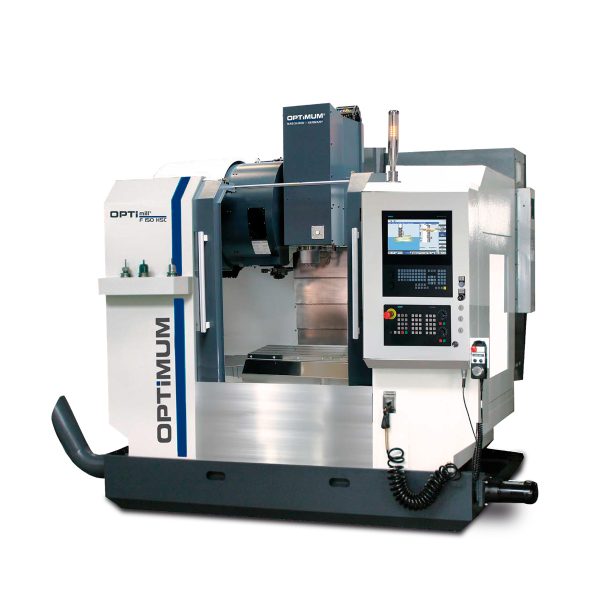

Optimum F 150HSC – Fresadora CNC OPTImill Sinumerik 828D – 400V – 3511213
Características
■ Comando SIEMENS SINUMERIK 828D com PPU 290 e ecrã tátil de 15,6″■ Ecrã a cores capacitivo de 15,6″ em formato 16:9, com ecrã lateral configurável e operação multitoque■ Teclado QWERTY completo, operável com luvas de trabalho■ Frente do painel em magnésio fundido, com vidro resistente a riscos e classe de proteção IP65 nas interfaces frontais (USB 2.0, Ethernet RJ45)■ Design sem ventoinha e sem disco rígido, com memória NV-RAM sem bateria de reserva■ Software de sistema SW 28x, 8 MB de memória CNC, 150 de Look Ahead e 512 ferramentas■ Programação por etapas de trabalho em ShopMill, simulação 3D, deteção de material residual e segurança integrada■ Controlo de movimento ADVANCED SURFACE, que o torna apto ao fabrico de ferramentas e moldes■ Base da máquina fortemente nervurada e resistente à torção■ Servoacionamentos de elevado binário nos três eixos■ Guias de perfil com recirculação de esferas, para avanços rápidos de 36 m/min nos três eixos■ Coberturas telescópicas das guias nos três eixos■ Mesa de fresar sólida e precisa, retificada, com quatro ranhuras em T e área de fixação de 900 x 410 mm■ Fuso em linha SK 40 / DIN 69871, com velocidade até 12.000 rpm■ Trocador de ferramentas de garra de duplo braço, com 24 posições e troca em 2 segundos■ Refrigerador de óleo do fuso■ Dispositivo de refrigeração com depósito de 210 litros, três bombas, sistema de lavagem de aparas e pistola de limpeza■ Transportador de aparas de parafuso sem-fim■ Armário de comando fechado com permutador de calor integrado, que garante temperatura ideal e impede a entrada de sujidade■ Volante eletrónico portátil com botão de ativação e botão de paragem de emergência■ Ligação RJ45, USB e alimentação de 230 V■ Iluminação da área de trabalho
Composição
Optimum F 150HSC
F 150HSC · Ref. 3511213 · 400 V
■ Garra de duplo braço com 24 posições de ferramenta■ Unidade de comando SIEMENS SINUMERIK 828D com ecrã tátil de 15,6″
Âmbito de entrega indicado pelo fabricante.
Informações básicas
Dados técnicos
F 150HSC
Comando SIEMENS SINUMERIK 828D, PPU 290 (SW 28x)
Memória CNC / nº de ferramentas 8 MB / 512
Tempo de mudança de bloco / Look Ahead 1 ms / 150
Ligação elétrica 400 V / 3 Ph ~50 Hz
Potência total instalada 31 kVA
Motor do fuso (S1 / S6-30 %) 9 kW / 21,2 kW
Binário do fuso (S1 / S6-30 %) 57 Nm / 135 Nm
Velocidade do fuso 12.000 rpm
Cone do fuso SK 40 / DIN 69871
Ø máx. da cabeça de fresar 63 mm
Ø máx. da fresa de topo 32 mm
Curso do eixo X / Y / Z 760 / 440 / 460 mm
Avanço rápido X / Y / Z 36.000 mm/min (X, Y, Z)
Força de avanço X / Y / Z 3,0 / 5,5 / 5,5 kN
Binário dos motores de avanço X / Y / Z (S1) 7,3 / 10,5 / 15 Nm
Precisão de posicionamento ± 0,005 mm
Precisão de repetição ± 0,005 mm
Distância fuso – mesa 102 – 562 mm
Mesa de fresar (C x L) 900 x 410 mm
Alcance da mesa 480 mm
Ranhuras em T da mesa 4 x 16 mm (entre eixos 102 mm)
Carga máxima da mesa 350 kg
Trocador de ferramentas garra de duplo braço, 24 posições
Ferramenta: Ø / comprimento / peso máx. 80 mm / 200 mm / 8 kg
Ø máx. da ferramenta com posições vizinhas livres 125 mm
Tempo de troca de ferramenta (T a T) 2 s
Refrigeração 3 bombas de 1,27 kW, depósito 210 l, caudal 66 – 100 l/min
Pressão do ar comprimido 5 – 7 bar
Dimensões (C x L x A) 3.000 x 1.950 x 2.310 mm
Peso 4.350 kg
Dados técnicos publicados pelo fabricante. Em funcionamento contínuo, a velocidade máxima do fuso deve ser reduzida cerca de 20 %.
